Di seguito riportiamo i principali punti da controllare nel caso in cui il display non funzioni correttamente.

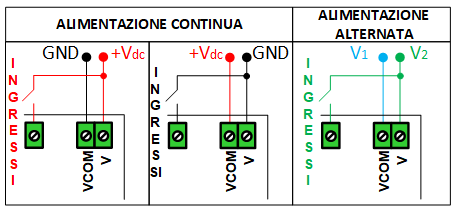

SCELTA DEL COMUNE :
Il display può funzionare sia con comune positivo che negativo.
- Se i segnali che arrivano dal quadro sono negativi collegare:
V =Negativo e VCOM = Positivo
- Se i segnali che arrivano dal quadro sono positivi collegare:
V =Positivo e VCOM = Negativo
PINOUT :
UN FILO PER PIANO
| I1-I8 | Piani da -1 a 6 |
| I9 | Freccia salita |
| I10 | Freccia discesa |
| I11 | piano 7 |
| I12 | piano 8 |
| I13 | piano 9 |
| I14 | piano 10 |
BINARIO /GRAY / BINARIO NEGATO
| I1-I6 | Piani da 0 a 64 |
| I9 | Freccia salita |
| I10 | Freccia discesa |
| I11 | Non usato |
| I12 | Ggong |
| I13 | Fuori servizio |
| I14 | Sovraccarico |
Modo di funzionamento :
verificare di aver impostato il modo operativo corretto nel menù M2.
Piano di partenza:
E' possibile impostare il piano di partenza nel menù M4 (da -9 a 20), il display ricalcolerà in automatico tutti gli altri.
Ripristino impostazione di fabbrica:
Entrare nel menù con il pulsante SEL poi tenere premuto ENT per 5 secondi, il display mostrerà ME per conferma.
